钢塑复合钢管及管件设计制造应遵循的**规范与标准包括但不限于：
《给水涂塑复合钢管》CJ/T120-2008
《低压流体输送用焊接钢管》GB/T3091-2001
《生活饮用水输配水设备及防护材料的安全性评价标准》GB/T17219-1998《低压流体输送管道用螺旋缝埋弧焊钢管》SY/T5037-2000《现场设备、工业管道焊接工程施工及验收规范》GB50236-1998《金属熔化焊焊接接头射线照相》GB3323-2005《涂装前钢材表面锈蚀等级和除锈等级》GB8923-1998若卖方采用的规范和标准在上述规范、标准之外，必须是国际公认的与中国规范标准同等或**等级的规范标准。卖方必须列表将明显的差异点进行详细说明，并同时提供规范标准的中英文版本。
钢管及管件
钢管材质：螺旋焊缝或直缝焊钢管（Q235A）；
管件材质：标准管件
制造及验收应符合《低压流体输送管道用螺旋缝埋弧焊钢管》SY/T5037-2008或《低压流体输送用焊接钢管》GB/T3091-2001及《金属熔化焊焊接接头射线照相》且本工程要求卖方的所提供的钢管压力等级不得小于1.6Mpa，所有的钢管应选用螺旋焊接钢管。选用的钢管质量不得低于天津利达或友发钢管。
内涂层
材料为环氧粉末
用于涂敷的聚环氧粉末，其性能应符合《给水涂塑复合钢管》CJ/T120-2008中的规定。
环氧粉末的检验除卫生安全性能一项外，其余各项由粉末生产厂家按每个生产批号进行检验，并向涂塑钢管生产厂提交检验报告。卫生安全性能的检验由**指定检验机构按粉末牌号进行检验。
制造方法
用化学或机械等方法，对原管内表面进行先进的抛丸设备做抛丸处理，处理后应达到GB8923-1998标准中规定的Sa2.5级要求，并去除灰尘、油污。钢管内焊筋高度应控制在0.5mm以下，并不允许有尖棱角和锯齿性飞溅。
对已处理的原管加热，用压送或抽吸等方法将EP粉末送入原管内，使其熔融附着在内壁上，由于钢管内外涂覆防腐层，设计管道时可不需要考虑钢管腐蚀量或者少考虑腐蚀量，原管加热的温度及粉末塑（固）化的时间应执行粉末生产厂的规定。
其他
管两端应有50-80mm的预留段，并涂刷防锈可焊涂料和加装隔离帽；堆放层数不大于4层，底层距离地面不小于150mm。采用两道支垫垫起，支垫间距为米。支垫的最小宽度为150mm，支垫与管及管与管之间用软垫隔开；涂层外观要求
EP涂层必须光滑，没有伤痕、针孔和沾附异物等妨碍实用的缺陷。涂塑钢管应具有实用性的直度，但两个端面与管轴必须成直角。EP涂层颜色宜为灰色。
涂层厚度要求
1）涂层厚度为不小于0.35mm。
涂层质量要求

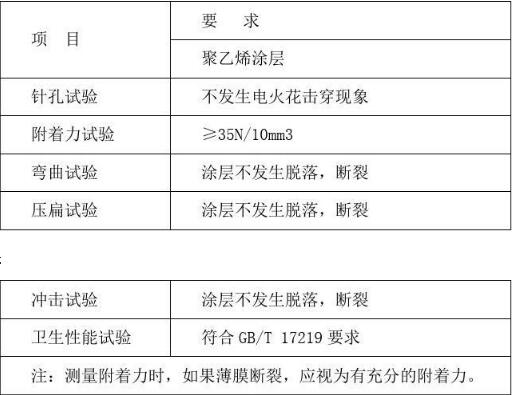

涂塑后的钢管必须根据《给水涂塑复合钢管》CJ/T2008中的要求进行试验，涂层质量应符合表2的规定。
试验方法
涂塑外观的质量用目测和手感进行检验。
涂层厚度测量，对涂塑钢管的两管端用电磁测厚仪测量圆周上相交的任意四点。
针孔试验
用电火花检测仪，对提供试验的管子的整个内表面在1500V电压下作试验检验，看有无电火花产生。
附着力试验
EP涂层的附着力试验结果应符合《给水涂塑复合钢管》CJ/T120-2008中的规定。
压扁试验
本次招标的涂塑钢管应进行压扁试验。压扁试验的结果应符合《给水涂塑复合钢管》CJ/T120-2008中的规定，厂家供货是应提交相应规格的样品到**相应部门检测，以实际数据来验收。
冲击试验
涂塑钢管冲击试验结果应能满足《给水涂塑复合钢管》CJ/T2008的试验要求。
卫生性能试验
按GB/T1729规定进行浸泡试验，有一项指标达不到标准，即为不合格。
检验与验收
检验分出厂检验和型式检验。
出厂检验
钢塑复合管应由生产厂的质检部门检验合格后方可出厂。组批、抽样及判定。

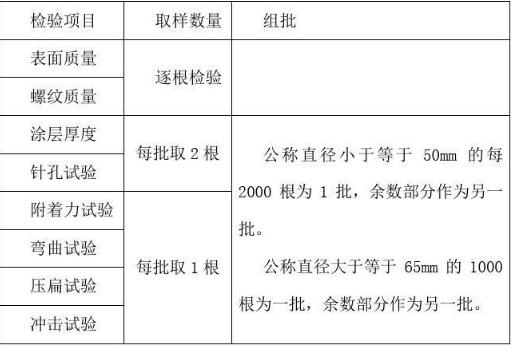

a)钢塑复合管的组批与抽样按表3要求。
b)判定：每一检验项目有一件试样不合格时，须将其挑出，再取双倍试样复验，若仍有一件不合格时，则该批不合格。
型式检验：
有下列情况之一时，应进行型式检验。
新产品或者产品转厂生产的试制定型鉴定；
正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；产品停产一年以上，恢复生产时；
正常生产满两年时；
出厂检验结果与上次型式检验有较大差异时；
**质量监督机构提出进行型式检验要求时。
检验项目、抽样及判定按《给水涂塑复合钢管》CJ/T2008规定执行。
外涂层
涂层表面应平滑、无暗泡、无麻点、无褶皱、无裂纹；涂层厚度≥0.5mm；
冲击试验:按SY/T0447-96。
附着力试验：刀刃剥离时，涂层紧紧粘附在管壁，不能整块剥离。
针孔试验：按SY/T0447-96。
压扁性能：按SY/T0447-96。
其他技术要求说明
说明所供货物对施工安装的技术要求，管接口的处理及安装工艺要求等。卖方应在投标文件中对连接方式进行详细的技术说明，并表明所需的机械设备、辅助材料、连接效率（例如每个人每天可完成的接头数量，以便于发包人核算专用工具及辅材的数量）。
管材包装
管材应有牢固的包装措施，保证材料安全，不受损坏和损伤。
技术指导及服务
卖方应详细说明管道安装期间，对技术指导及服务的安排及需要施工安装单位提供的配合条件等。
本技术规格要求卖方提供的或卖方认为需要提供的其它技术资料。现场焊口补双组分无溶剂环氧树脂施工工艺及注意事项大口径（DN≥600）钢塑管采用焊接连接时，为保证管道涂塑的完整性、防腐性能，现场需要二次封口补塑处理，我公司所采用的是涂覆高强度双组份无溶剂环氧树脂前要再次用压缩空气再次清除涂塑面，不得有灰尘、塑粉颗粒等。用毛刷将混合好的双组分无溶剂环氧树脂均匀涂塑到钢管表面，涂塑到过渡部分塑层表面。成膜厚度不小于350μm。带固化后检测是否达到要求，对没达到要求部分可以二次涂补。
外观涂层检测：塑料涂层必须光滑，没有伤痕、针孔和沾附异物等妨碍实用的缺陷。
注意事项：
涂塑现场要保持干净，并且通风良好，施工时要有监护人。涂塑前通过干燥、除尘后即可进行表面喷涂工作。
本文连接：http://.czxbhgd.com/35.html，由PSP钢塑复合管-钢塑复合管厂家-智力程管道原创，侵权必究！
